1. 机构的用途及特征
回转机构用来实现货物及起重机的回转定位，因此它是起重机所不可缺少的重要部分，是起重机中最重要的基本机构之一。
回转机构在设计中采用了常规的NGW行星齿轮传动，具有效率高，体积小，重量轻，噪声低，结构紧凑，运转平稳，传递功率范围大等特点。
制动摩擦片采用干式摩擦片置于制动壳体内，制动壳体安装在机构的上端，便于更换摩擦片。
2. 机构的合理使用及润滑
回转机构安装后首次使用前，应仔细检查该机构是否按安装要求装配。
回转机构使用前，应检查起重机上是否有固定转台的销子没有拔出。行车时，检查是否将固定转台的销子插上，以保护回转减速机受冲击力。
回转机构不得在酸碱等腐蚀气体的环境中存放，作业时不得超过其额定载荷。
回转机构正常工作温度为-20ºC～+80ºC，其工作环境应在-20ºC～+40ºC的温度范围内。
润滑油采用L-CKD220号齿轮油，润滑油应定期更换，回转机构在第一次使用时约30天左右更换新油，以后根据情况3～6个月更换新油。

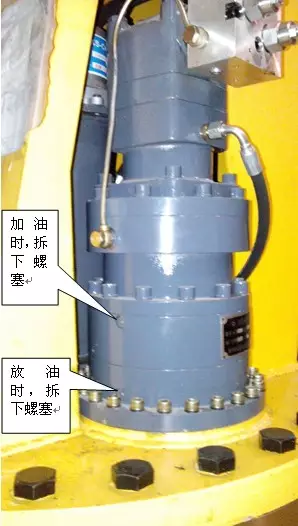

更换润滑油示意图：
3. 存放
回转机构如长期不用（3个月以上），必须将回转机构内的存油放净，灌满含酸值较低的透平油；存放时应在干燥，无腐蚀气体的环境里，切勿在高温和在-20ºC下的环境长期存放，以免加速密封件老化。再次使用时，将透平油放出并加入相应牌号的润滑油即可！
4. 常见事故排除方法
序号
故 障
原 因
排除方法
1
马达启动而输出齿轮不转动
马达安装不正确
检查马达与减速器间的连接（如马达键装否）
制动器不工作
检查制动系统
内部故障
联系徐工随车0516-87895573
2
制动器不制动
回路内有残余压力
检查液压环路
摩擦片磨损
拆检，更换摩擦片
3.
制动器不松开
制动器因存放时间，过长而不起作用
施加压力而使制动器转动
制动器内无压力
1.检查制动器的外连接
2.更换密封元件
4.
震动或噪声大
齿轮减速器安装不正确
1.检查安装螺钉是否松动
2.安装面不平需修整或更换
内部故障
联系徐工随车0516-87895573
5
机构
过热
缺油
加油
制动器未完全松开
检查制动器压力
