齿轮泵：
齿轮泵是靠两个啮合齿轮旋转时形式的密闭移动来工作的。齿轮泵是齿轮传动来提供动力，齿轮泵是定量泵，多用于低精度中低压控制。
它的主要特点是：结构简单，制造方便，成本低，价格低廉，体积小，重量轻，自吸性能好，对油液污染不敏感和工作可靠等。
其主要缺点是：流量和压力脉动大，噪音大，排量不可调节。
它被广泛应用于各种低压系统中。齿轮泵对油液的要求最低，最早的时候因为压力低，所以一般用在低压系统中（先导泵），现在齿轮泵压力可以做到25MPA左右，常用在压力要求不高的机械上，但是他的油液脉动大，不能变量，好处是自吸性能好。
齿轮泵原理图
工作原理
外啮合齿轮泵是装载机和部分小型挖掘机液压系统中常用的液压泵。泵体内有一个相同模数，相同齿数的 齿轮，齿轮的两个端面靠泵盖密封。泵体，端盖和齿轮的各齿槽组成了密封的容积，俩齿轮沿的啮合把密闭容积空间分成吸油腔和压油腔俩部分，并且在工作中彼此互不相通。由于齿轮的啮合，使密封的容积逐渐减小，齿槽中的油受到挤压，从排油口排出。齿轮不断旋转，齿轮在啮合时引起的吸油和排油腔的容积大小变化，来实现吸油腔不断吸油，压油腔不断压油。
当凸轮轴转到凸轮的凸起部分顶起滚动体时，柱塞弹簧被压缩，柱塞向上运动，液压油受压，一部分经油孔流回上体油腔。当柱塞顶面遮住进油孔时，由于柱塞和缸套的配合间隙很小使柱塞顶部的配油室成了一个密封空间，柱塞继续上升，泵油室的油压迅速升高，当泵油压力大于出油弹簧时，推出液压泵，高压液再通过主操作阀进入油缸。
当柱塞供油，与柱塞上的斜槽与缸套上的回油孔想通，泵油室低压油路就和柱塞头部的中孔和斜槽想通，油压下降，出油阀在弹簧的作用下关闭停止供油。柱塞继续上行 ，当凸轮的凸起部分转过去，在弹簧的作用下，柱塞又下行开始下一个循环。

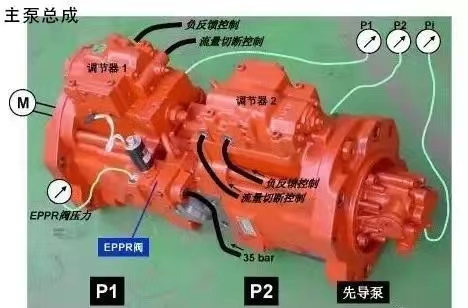

挖掘机主泵采用的一般都是双泵(专业徐工挖掘机泵阀代理销售厂价直销：徐州聚隆机械13585399165微信同号），额定压力为34MPA,瞬间最高压力可达39MPA。之所以柱塞泵的泵油压力比齿轮泵，是因为其做功和容积效率更高。目前大量使用的液压挖掘机都采用斜盘式变量轴向柱塞泵。通常都采用双泵，用一根通轴将两个柱塞泵串联在一起，所以也称为通轴泵。使用在挖掘机上的通轴泵还可以再串一个小齿轮泵作为伺服泵(就是先导泵)使挖掘机的部局大为简化。
